সোলার ওয়্যারিং ডায়াগ্রাম: সম্পূর্ণ নির্দেশিকা

সোলার সিস্টেম ডিজাইন করার সময় একটি সঠিক সোলার ওয়্যারিং ডায়াগ্রাম অপরিহার্য। এটি শুধু সিস্টেমের কার্যকারিতা বাড়ায় না, নিরাপদ ইনস্টলেশন নিশ্চিত করে। DIY প্রোজেক্টে এই ডায়াগ্রামের গুরুত্ব অপরিসীম।

একটি ভালো ডায়াগ্রাম সোলার প্যানেল, ব্যাটারি, ইনভার্টার এবং অন্যান্য components solar সঠিকভাবে সংযুক্ত করতে সাহায্য করে। বিশেষজ্ঞদের মতে, ভুল ওয়্যারিংয়ের ঝুঁকি এড়াতে ডায়াগ্রাম তৈরির স্টেপ বাই স্টেপ গাইড অনুসরণ করা উচিত।

এই আর্টিকেলে ১২V/২৪V সিস্টেম, RV ক্যাম্পার ভ্যান সহ বিভিন্ন কনফিগারেশন নিয়ে আলোচনা করা হবে। Nate Yarbrough-এর মতো বিশেষজ্ঞদের অভিজ্ঞতা থেকে প্রাপ্ত টিপসও শেয়ার করা হবে।

প্রধান বিষয়সমূহ

• সোলার সিস্টেম ডিজাইনে ওয়্যারিং ডায়াগ্রামের ভূমিকা
• DIY প্রোজেক্টে ডায়াগ্রামের গুরুত্ব
• নিরাপদ ইনস্টলেশনের জন্য ডায়াগ্রাম প্রয়োজন
• ১২V/২৪V সিস্টেম এবং RV ক্যাম্পার ভ্যানের কনফিগারেশন
• বিশেষজ্ঞদের টিপস এবং গাইডলাইন

সোলার ওয়্যারিং ডায়াগ্রাম কি?

সোলার ওয়্যারিং ডায়াগ্রাম একটি প্রযুক্তিগত স্কেচ যা সোলার সিস্টেমের কম্পোনেন্টস এবং সংযোগ পদ্ধতি প্রদর্শন করে। এটি সোলার প্যানেল, ব্যাটারি, চার্জ কন্ট্রোলার এবং অন্যান্য উপাদানগুলির মধ্যে সংযোগের পদ্ধতি ব্যাখ্যা করে। একটি ভালো ডায়াগ্রাম সিস্টেমের কার্যকারিতা বাড়ায় এবং ইনস্টলেশন প্রক্রিয়াকে সহজ করে তোলে।

সোলার ওয়্যারিং ডায়াগ্রামের সংজ্ঞা

সোলার ওয়্যারিং ডায়াগ্রাম হল একটি ইলেক্ট্রিক্যাল স্কিম্যাটিক ডায়াগ্রাম যা সোলার সিস্টেমের বিভিন্ন উপাদানগুলির মধ্যে সংযোগ পদ্ধতি দেখায়। এটি সিরিজ এবং প্যারালাল কনফিগারেশনের মাধ্যমে ভোল্টেজ এবং অ্যাম্পেরেজের সম্পর্ক ব্যাখ্যা করে। উদাহরণস্বরূপ, ২০V x ৫A প্যানেলের ক্ষেত্রে সিরিজ সংযোগে ভোল্টেজ ৪০V এবং অ্যাম্পেরেজ ৫A থাকে।

সোলার সিস্টেমে এর গুরুত্ব

সোলার সিস্টেমে ওয়্যারিং ডায়াগ্রামের গুরুত্ব অপরিসীম। এটি সিস্টেমের নিরাপত্তা এবং দক্ষতা নিশ্চিত করে। বিশেষ করে, PWM এবং MPPT চার্জ কন্ট্রোলারের প্রয়োগ ক্ষেত্রগুলি সঠিকভাবে বুঝতে ডায়াগ্রাম সাহায্য করে। নেট ইয়ারব্রো-এর RV সোলার সিস্টেম ডিজাইন এর মতো কেস স্টাডিগুলি ডায়াগ্রামের ফ্লেক্সিবিলিটি এবং প্রয়োজনীয়তা তুলে ধরে।

সোলার ওয়্যারিং ডায়াগ্রামের প্রয়োজনীয়তা

সোলার সিস্টেমের কার্যকারিতা ও নিরাপত্তা নিশ্চিত করতে ওয়্যারিং ডায়াগ্রামের ভূমিকা অপরিহার্য। এটি শুধু সিস্টেমের দক্ষতা বাড়ায় না, ইনস্টলেশন প্রক্রিয়াকে সহজ করে তোলে। বিশেষ করে, ডায়াগ্রাম ব্যবহারের মাধ্যমে ভুল সংযোগের ঝুঁকি কমিয়ে আনা যায়।

সঠিক ইনস্টলেশনের জন্য কেন এটি গুরুত্বপূর্ণ

সোলার সিস্টেমের ইনস্টলেশন প্রক্রিয়ায় ওয়্যারিং ডায়াগ্রাম একটি গুরুত্বপূর্ণ টুল। এটি সোলার প্যানেল, ব্যাটারি, ইনভার্টার এবং অন্যান্য উপাদানগুলির মধ্যে সংযোগের পদ্ধতি নির্দেশ করে। উদাহরণস্বরূপ, ১৫ অ্যাম্প以上的 সিস্টেমে ১০-১২ গেজ ওয়্যার ব্যবহারের পরামর্শ দেওয়া হয়।

এছাড়াও, শেডিং অবস্থায় সিরিজ কানেকশনের সমস্যা এড়াতে ডায়াগ্রামের সাহায্য নেওয়া যায়। সোলার কম্বাইনার বক্সের ইনস্টলেশন সম্পর্কে আরও জানতে এই লিংকটি দেখুন।

ভুল ওয়্যারিং এর সম্ভাব্য ঝুঁকি

ভুল ওয়্যারিং সোলার সিস্টেমের জন্য মারাত্মক ঝুঁকি তৈরি করতে পারে। যেমন:

• ফিউজ বক্স ও ব্রেকার ছাড়া সিস্টেমে অগ্নি ঝুঁকি বাড়ে।
• ভোল্টেজ ড্রপের কারণে ইনভার্টার ক্ষতিগ্রস্ত হতে পারে।
• সঠিক কনফিগারেশন না থাকলে সিস্টেমের কার্যকারিতা হ্রাস পায়।

এছাড়াও, RV রুফে ব্র্যাকেট ব্যবহারের মাধ্যমে মেকানিক্যাল সুবিধা নেওয়া যায়। ফ্রস্টেক সোলার পাওয়ারস এর সাথে যোগাযোগ করে আরও তথ্য জানতে পারেন।

সোলার ওয়্যারিং ডায়াগ্রামের উপাদান

সোলার ওয়্যারিং ডায়াগ্রাম তৈরির জন্য প্রয়োজনীয় উপাদানগুলি সঠিকভাবে বোঝা জরুরি। প্রতিটি উপাদান সিস্টেমের কার্যকারিতা এবং নিরাপত্তা নিশ্চিত করে। এই বিভাগে আমরা সোলার প্যানেল, ইনভার্টার, ব্যাটারি এবং চার্জ কন্ট্রোলার, এবং কেবল ও ওয়্যার সম্পর্কে আলোচনা করব।

সোলার প্যানেল

সোলার প্যানেল সিস্টেমের প্রাথমিক উপাদান। এটি সূর্যের আলোকে বিদ্যুতে রূপান্তর করে। পলিকrystalline এবং মনোক্রিস্টালাইন প্যানেলের ওয়্যারিং পদ্ধতি ভিন্ন হতে পারে। সঠিক সংযোগ নিশ্চিত করতে প্যানেলের স্পেসিফিকেশন বুঝা জরুরি।

ইনভার্টার

ইনভার্টার ডিসি কারেন্টকে এসি কারেন্টে রূপান্তর করে। হাইব্রিড ইনভার্টার-চার্জার কম্বো ডিভাইস ব্যবহারের মাধ্যমে সিস্টেমের দক্ষতা বাড়ানো যায়। এটি সোলার সিস্টেমের একটি গুরুত্বপূর্ণ component।

ব্যাটারি এবং চার্জ কন্ট্রোলার

ব্যাটারি সিস্টেমের শক্তি সংরক্ষণ করে। ২০০Ah লিথিয়াম ব্যাটারির সাথে ১০০W প্যানেলের কম্প্যাটিবিলিটি চেক করা উচিত। চার্জ কন্ট্রোলার ব্যাটারির চার্জিং প্রক্রিয়া নিয়ন্ত্রণ করে। Battery bank নির্বাচন এবং শান্টের ব্যবহার মনিটরিংয়ের জন্য গুরুত্বপূর্ণ।

কেবল এবং ওয়্যার

কেবল এবং ওয়্যার সিস্টেমের line গুলি সংযুক্ত করে। কপার কন্ডাক্টর এবং অ্যালুমিনিয়াম কেবলের কার্যকারিতা তুলনা করে সঠিক পছন্দ করা উচিত। RV সিস্টেমে বাসবার এবং শোর পাওয়ার প্লাগের ব্যবহার বিশেষভাবে গুরুত্বপূর্ণ।

• পলিকrystalline vs মনোক্রিস্টালাইন প্যানেলের ওয়্যারিং ভিন্নতা।
• ২০০Ah লিথিয়াম ব্যাটারির সাথে ১০০W প্যানেলের কম্প্যাটিবিলিটি চেকলিস্ট।
• হাইব্রিড ইনভার্টার-চার্জার কম্বো ডিভাইসের সুবিধা।
• কপার কন্ডাক্টর vs অ্যালুমিনিয়াম কেবলের কার্যকারিতা তুলনা।
• Battle Born ব্যাটারির সাথে ভিকট্রন কন্ট্রোলারের ইন্টিগ্রেশন।

সোলার ওয়্যারিং ডায়াগ্রাম ডিজাইন করার ধাপ

সোলার ওয়্যারিং ডায়াগ্রাম ডিজাইন করার জন্য কিছু গুরুত্বপূর্ণ ধাপ অনুসরণ করা প্রয়োজন। প্রতিটি ধাপ সিস্টেমের কার্যকারিতা এবং নিরাপত্তা নিশ্চিত করে। এই প্রক্রিয়ায় মাধ্যম নির্বাচন, উপাদান নির্বাচন, ওরিয়েন্টেশন নির্ধারণ এবং সংযোগ চিত্র অঙ্কন অন্তর্ভুক্ত।

মাধ্যম নির্বাচন

ডিজিটাল ডায়াগ্রাম তৈরির জন্য সঠিক মাধ্যম নির্বাচন করা জরুরি। AutoCAD Electrical এবং MS Visio সফটওয়্যার তুলনামূলক বিশ্লেষণ করে সেরা পছন্দ করা যায়।

গ্রিড-টাইড এবং অফ-গ্রিড সিস্টেমের জন্য আলাদা ডিজাইন পদ্ধতি প্রয়োজন। শেডিং অ্যানালাইসিসের জন্য সান সার্ভে টুলস ব্যবহার করা যেতে পারে।

উপাদান নির্বাচন

সোলার প্যানেল, ইনভার্টার, ব্যাটারি এবং চার্জ কন্ট্রোলারের মতো উপাদানগুলি সঠিকভাবে নির্বাচন করা উচিত। কালার কোডিং অনুযায়ী রেড/ব্ল্যাক ওয়্যার ব্যবহার করা গুরুত্বপূর্ণ।

উদাহরণস্বরূপ, ৪০V x ১০A কনফিগারেশনের জন্য উপাদানগুলির কম্প্যাটিবিলিটি চেক করা উচিত।

ওরিয়েন্টেশন নির্ধারণ

সোলার প্যানেলের ওরিয়েন্টেশন সিস্টেমের দক্ষতা নির্ধারণ করে। ৩D মডেলিংয়ের মাধ্যমে RV রুফ লেআউট অপ্টিমাইজেশন করা যায়।

সিরিজ এবং প্যারালাল সংযোগের মাধ্যমে ভোল্টেজ এবং অ্যাম্পেরেজ নিয়ন্ত্রণ করা সম্ভব।

সংযোগ চিত্র অঙ্কন

সংযোগ চিত্র অঙ্কনের সময় প্রতিটি উপাদানের অবস্থান স্পষ্টভাবে দেখানো উচিত। ডিজিটাল ডায়াগ্রামে কম্পোনেন্ট ইমেজ যোগ করে প্রক্রিয়াটি সহজ করা যায়।

একটি ভালো ডায়াগ্রাম ইনস্টলেশন প্রক্রিয়াকে ত্রুটিমুক্ত করে এবং সিস্টেমের কার্যকারিতা বাড়ায়।

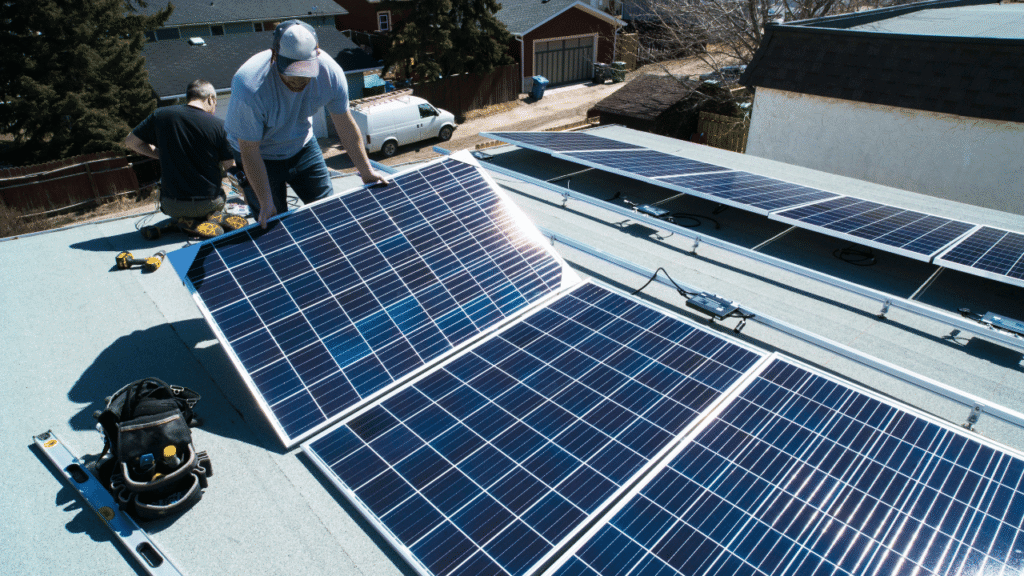

সিরিজ এবং প্যারালাল ওয়্যারিং

সোলার সিস্টেমের কার্যকারিতা বাড়াতে সিরিজ এবং প্যারালাল ওয়্যারিং পদ্ধতি অপরিহার্য। এই পদ্ধতিগুলি সিস্টেমের ভোল্টেজ এবং অ্যাম্পেরেজ নিয়ন্ত্রণ করে, যা সোলার সেটআপ এর দক্ষতা নির্ধারণ করে। সিরিজ এবং প্যারালাল সংযোগের মাধ্যমে ব্যাটারি এবং প্যানেলের মধ্যে শক্তি স্থানান্তরকে অপ্টিমাইজ করা যায়।

সিরিজ ওয়্যারিং এর সুবিধা ও অসুবিধা

সিরিজ ওয়্যারিংয়ে প্যানেলগুলি একটির পর একটি সংযুক্ত থাকে। এটি ভোল্টেজ বাড়ায়, যেমন ৮০V/৫A আউটপুট পাওয়া যায়। এই পদ্ধতি charge প্রক্রিয়াকে দ্রুততর করে এবং লম্বা দূরত্বে শক্তি স্থানান্তরের জন্য উপযোগী।

তবে, সিরিজ সংযোগে শ্যাডো এফেক্টের সমস্যা দেখা দিতে পারে। একটি প্যানেলের সমস্যা পুরো সিস্টেমের কার্যকারিতা কমিয়ে দিতে পারে। এছাড়াও, উচ্চ ভোল্টেজের জন্য বিশেষ MPPT কন্ট্রোলার প্রয়োজন, যা অতিরিক্ত খরচ সৃষ্টি করে।

প্যারালাল ওয়্যারিং এর সুবিধা ও অসুবিধা

প্যারালাল ওয়্যারিংয়ে প্যানেলগুলি সমান্তরালভাবে সংযুক্ত থাকে। এটি অ্যাম্পেরেজ বাড়ায়, যেমন ২০V/২০A আউটপুট পাওয়া যায়। এই পদ্ধতি শ্যাডো এফেক্টের প্রভাব কমিয়ে আনে এবং প্রতিটি প্যানেল স্বাধীনভাবে কাজ করে।

তবে, প্যারালাল সংযোগে ভোল্টেজ কম থাকে, যা লম্বা দূরত্বে শক্তি স্থানান্তরের জন্য উপযোগী নয়। এছাড়াও, এই পদ্ধতিতে বেশি energy হারানোর সম্ভাবনা থাকে।

সিরিজ-প্যারালাল ওয়্যারিং

সিরিজ-প্যারালাল ওয়্যারিং সিরিজ এবং প্যারালাল সংযোগের সমন্বয়। এটি ভোল্টেজ এবং অ্যাম্পেরেজ উভয়ই বাড়ায়। এই পদ্ধতি ব্যাটারি এবং প্যানেলের মধ্যে শক্তি স্থানান্তরকে অপ্টিমাইজ করে।

সিরিজ-প্যারালাল সংযোগে মাইক্রো-ইনভার্টার ব্যবহার করে শ্যাডো এফেক্ট মিটিগেশন করা যায়। এছাড়াও, লো-ভোল্টেজ ডিস্কানেক্টের জন্য DP সুইচ ব্যবহার করা গুরুত্বপূর্ণ। এই পদ্ধতি সোলার সিস্টেমের দক্ষতা এবং নিরাপত্তা বাড়ায়।

বিভিন্ন সিস্টেমের জন্য ওয়্যারিং ডায়াগ্রাম

সোলার সিস্টেমের বিভিন্ন কনফিগারেশনের জন্য ওয়্যারিং ডায়াগ্রামের প্রয়োজনীয়তা আলাদা। প্রতিটি সিস্টেমের জন্য সঠিক panel wiring সিস্টেমের কার্যকারিতা এবং নিরাপত্তা নিশ্চিত করে। এই বিভাগে আমরা ১২V, ২৪V এবং আরভি ও ক্যাম্পার ভ্যানের জন্য ওয়্যারিং ডায়াগ্রাম নিয়ে আলোচনা করব।

১২V সোলার প্যানেল থেকে ব্যাটারি ওয়্যারিং ডায়াগ্রাম

১২V সিস্টেম সাধারণত ছোট স্কেল প্রোজেক্টে ব্যবহৃত হয়। এই সিস্টেমে solar panel থেকে ব্যাটারি সংযোগের জন্য প্যারালাল কনফিগারেশন ব্যবহার করা হয়। এটি অ্যাম্পেরেজ বাড়ায় এবং ভোল্টেজ স্থিতিশীল রাখে।

উদাহরণস্বরূপ, ২০০W প্যানেলের সাথে ১০০Ah ব্যাটারির রেশিও ক্যালকুলেশন করা জরুরি। এটি সিস্টেমের দক্ষতা বাড়ায় এবং শক্তি সংরক্ষণে সাহায্য করে।

২৪V সোলার প্যানেল থেকে ব্যাটারি ওয়্যারিং ডায়াগ্রাম

২৪V সিস্টেম বড় স্কেল প্রোজেক্টে ব্যবহৃত হয়। এই সিস্টেমে স্টেপ-আপ ট্রান্সফরমারের প্রয়োজন হতে পারে। এটি ভোল্টেজ বাড়িয়ে সিস্টেমের কার্যকারিতা বাড়ায়।

২৪V সিস্টেমে panel wiring এর মাধ্যমে শোর পাওয়ার ও সোলারের কম্বাইন্ড ইউজ কেস তৈরি করা যায়। এটি সিস্টেমের ফ্লেক্সিবিলিটি বাড়ায়।

আরভি এবং ক্যাম্পার ভ্যানের জন্য ওয়্যারিং ডায়াগ্রাম

আরভি এবং ক্যাম্পার ভ্যানের জন্য সোলার সিস্টেম ডিজাইন করা বিশেষভাবে গুরুত্বপূর্ণ। এই সিস্টেমে ফিউজ বক্স ও ব্রেকার ইনস্টলেশন নিরাপত্তা নিশ্চিত করে।

ভ্যান লাইফের জন্য স্পেস অপ্টিমাইজেশন টিপস অনুসরণ করা উচিত। Victron Cerbo GX ডিভাইসের মাধ্যমে স্মার্ট মনিটরিং করা যায়, যা সিস্টেমের দক্ষতা বাড়ায়।

• ক্যাম্পার ভ্যানে ২০০W প্যানেলের সাথে ১০০Ah ব্যাটারির রেশিও ক্যালকুলেশন।
• ২৪V সিস্টেমে স্টেপ-আপ ট্রান্সফরমারের প্রয়োজনীয়তা।
• শোর পাওয়ার ও সোলারের কম্বাইন্ড ইউজ কেস।
• ভ্যান লাইফের জন্য স্পেস অপ্টিমাইজেশন টিপস।
• Victron Cerbo GX ডিভাইসের মাধ্যমে স্মার্ট মনিটরিং।

সোলার ওয়্যারিং ডায়াগ্রাম বাস্তবায়নের টিপস

সোলার ওয়্যারিং ডায়াগ্রাম বাস্তবায়নের সময় কিছু প্র্যাকটিক্যাল টিপস ফলো করা জরুরি। এটি শুধু সিস্টেমের কার্যকারিতা বাড়ায় না, নিরাপত্তাও নিশ্চিত করে। সঠিক উপায়ে ওয়্যারিং বাস্তবায়নের জন্য নিচের টিপসগুলি ফলো করুন।

সঠিক ওয়্যার নির্বাচন

সোলার সিস্টেমের জন্য সঠিক ওয়্যার নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ। ৮-১৪ গেজ ওয়্যার সাধারণত রেসিডেন্সিয়াল ব্যবহারের জন্য উপযোগী। ব্যাটারি ব্যাংক সংযোগে ৩-৮ গেজের প্রয়োজন হতে পারে।

AWG গেজ চার্ট অনুযায়ী অ্যাম্পিয়ার-দৈর্ঘ্য রেশিও চেক করুন। এটি ওয়্যারের কার্যকারিতা বাড়ায় এবং শক্তি ক্ষতি কমিয়ে আনে।

সেফটি প্রিকশন

সোলার সিস্টেম ইনস্টলেশনের সময় নিরাপত্তা নিশ্চিত করা জরুরি। MC4 কানেক্টর ব্যবহার করে ওয়াটারপ্রুফিং টেকনিক অনুসরণ করুন। এটি সংযোগ পয়েন্টগুলিকে নিরাপদ রাখে।

ট্রাইস্টার-বেসড চার্জ কন্ট্রোলারের রেগুলেশন ক্ষমতা ব্যবহার করে ব্যাটারির চার্জিং প্রক্রিয়া নিয়ন্ত্রণ করুন। এটি সিস্টেমের স্থিতিশীলতা বাড়ায়।

সোলার সিস্টেম মেইন্টেনেন্স

সোলার সিস্টেমের কার্যকারিতা বজায় রাখতে নিয়মিত মেইন্টেনেন্স প্রয়োজন। সিসনিক ফ্লাডেড এবং AGM ব্যাটারির জন্য আলাদা মেইন্টেনেন্স রুটিন অনুসরণ করুন।

IoT-বেসড রিমোট মনিটরিং সলিউশন ব্যবহার করে সিস্টেমের পারফরমেন্স ট্র্যাক করুন। এটি সমস্যা শনাক্তকরণ এবং সমাধান প্রক্রিয়াকে সহজ করে তোলে।

সমাপ্তি

সোলার ডায়াগ্রাম তৈরিতে অটোক্যাড ইলেক্ট্রিক্যালের ভবিষ্যৎ ট্রেন্ড নিয়ে আলোচনা করা হবে। এই টুলস ব্যবহার করে solar panel wiring diagram তৈরি করা সহজ এবং নির্ভুল হয়। এটি সোলার সিস্টেমের দক্ষতা বাড়ায় এবং ইনস্টলেশন প্রক্রিয়াকে ত্রুটিমুক্ত করে।

বাংলাদেশের গ্রিড কানেক্টিভিটি পলিসি আপডেট সোলার সিস্টেমের জন্য গুরুত্বপূর্ণ। এই পলিসি অনুযায়ী, components নির্বাচন এবং ইনস্টলেশন প্রক্রিয়া সহজতর হয়। এটি ব্যবহারকারীদের জন্য সাশ্রয়ী এবং কার্যকরী সমাধান প্রদান করে।

DIY কমিউনিটিতে সমস্যা সমাধানের ফোরাম রিসোর্স ব্যবহার করে সোলার সিস্টেম উন্নত করা যায়। এই কমিউনিটিগুলি ব্যবহারকারীদের জন্য প্র্যাকটিক্যাল টিপস এবং গাইডলাইন সরবরাহ করে। এটি wiring diagrams তৈরিতে সাহায্য করে।

প্রি-অ্যাসেম্বল্ড সোলার কিটের প্রাইস-পারফরমেন্স রেশিও সিস্টেমের দক্ষতা বাড়ায়। এটি ব্যবহারকারীদের জন্য সাশ্রয়ী এবং কার্যকরী সমাধান প্রদান করে। Charge controller নির্বাচন এবং ইনস্টলেশন প্রক্রিয়া সহজতর হয়।

ভিকট্রন এনার্জি ও Battle Born-এর বাংলাদেশী ডিস্ট্রিবিউটর তথ্য সোলার সিস্টেমের জন্য সহায়ক। এই তথ্য ব্যবহার করে সঠিক উপাদান নির্বাচন করা যায় এবং সিস্টেমের কার্যকারিতা বাড়ানো যায়।
